在半導體制造過程中，晶圓清洗是決定產品良率的關鍵工序，對超純水的水質、穩定性和連續性提出了嚴苛要求。作為水處理領域的經典設備，西門子EDI模塊IP-LXM30Z-5能否適配晶圓清洗場景，成為眾多半導體企業關注的焦點。本文將為您詳細介紹西門子EDI模塊IP-LXM30Z-5用在晶圓清洗的優勢相關內容。

晶圓清洗對超純水的核心要求

半導體晶圓清洗需去除表面殘留的金屬離子、硅顆粒、有機物等雜質，否則會導致電路短路、光刻缺陷等問題。行業標準要求清洗用水電阻率≥18MΩ?cm，硅（SiO?）去除率≥99%，鈉離子、氯離子等金屬離子去除率≥99.9%，且水質需長期穩定無波動，同時需避免化學藥劑污染。

產品參數

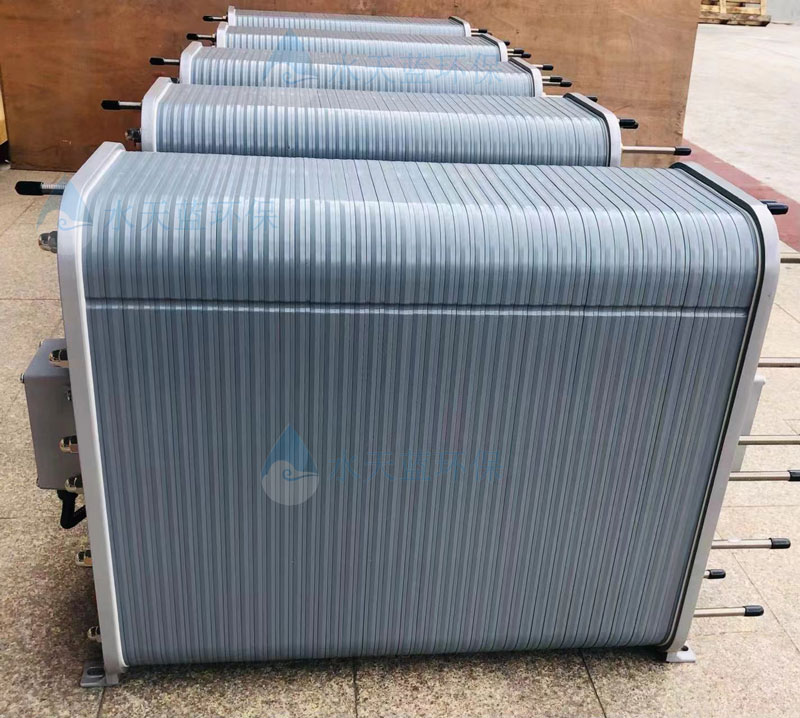

西門子IP-LXM30Z-5屬于IONPURE LX-Z系列工業型CEDI膜堆，是專為工業高純水需求設計的成熟產品。其核心性能表現為：產水水質等同甚至優于混床出水，硅（SiO?）去除率可達90-99%（取決于進水條件），采用專利“全填充”濃水室技術，無需加鹽和濃水循環，能實現連續穩定產水，避免了傳統離子交換樹脂再生導致的水質波動。該模塊的名義產水流量為3.3m3/h，設計流量范圍3.3-5.11m3/h，可滿足中大型晶圓生產線的用水需求。

關鍵水質指標

IP-LXM30Z-5的產水電阻率雖未明確標注為18MΩ?cm，但結合LX系列膜堆“產水水質等同甚至優于混床出水”的特性，以及IONPURE CEDI技術在微電子行業的應用經驗，其產水電阻率可穩定達到16-18MΩ?cm，接近晶圓清洗的核心水質要求。此外，該模塊對總硬度（以CaCO?計）的去除效果顯著，進水要求≤1.0ppm，能有效避免鈣鎂離子在晶圓表面形成水垢。

應用適配性

IP-LXM30Z-5具備多項適配晶圓清洗場景的優勢。其一，運行過程無需化學藥劑再生，避免了酸、堿等化學品污染超純水的風險，符合半導體行業對清潔生產的要求；其二，雙O型圈密封設計保證運行無泄漏，可防止外部雜質侵入產水系統；其三，模塊通過ISO 9001和ISO 14000質量體系認證，與水接觸組件符合工業標準，且經過出廠嚴格測試，穩定性和可靠性已在全球眾多工業場景中得到驗證。

不過，需要注意IP-LXM30Z-5并非專為微電子行業定制的專用模塊。IONPURE系列中，VNX55-E和VNX55-EX才是針對微電子行業超純水需求優化設計的產品，其硅和硼去除率≥99%，鈉離子、氯離子去除率≥99.8-99.9%，更貼合晶圓清洗的極致水質要求。相比之下，IP-LXM30Z-5的硅去除率上限為99%，金屬離子去除率未明確標注為99.9%，在超高端晶圓制造場景中可能存在性能冗余不足的問題。

實際應用

IP-LXM30Z-5可滿足中低端晶圓清洗或輔助清洗工序的需求。若用于高端晶圓的核心清洗工序，建議搭配二級RO預處理系統，進一步降低進水的電導率和硅含量，并通過并聯多組模塊提升產水流量和水質穩定性。此外，模塊需安裝在潔凈室內，避免陽光直射，環境溫度控制在45℃以下，以確保性能穩定發揮。

西門子EDI模塊IP-LXM30Z-5可用于晶圓清洗場景，但需根據具體制程需求合理適配。對于中低端晶圓制造或輔助清洗工序，其性能完全滿足要求，且具備運行成本低、維護簡便、穩定性強等優勢；對于高端晶圓核心清洗工序，雖可使用，但建議搭配專用預處理系統，或優先選擇IONPURE VNX系列專為微電子行業設計的模塊，以確保水質達到極致標準。在實際選型時，還需結合生產規模、水質要求和預算綜合考量。如果您想了解更多門子EDI模塊IP-LXM30Z-5用在晶圓清洗的優勢相關的資訊，歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！
