2026-01-27 16:33:16超級管理員 32

在半導體、電子元器件、制藥等對水質有著極高要求的行業中，杜邦UP6040拋光樹脂是超純水制備終端精處理的核心材料，其是保障生產工藝穩定性的關鍵。然而在實際運維中，仍會存在TOC不達標的問題，這不止會影響生產進度，還會因水質不達標而引起產品質量問題。本文將為您詳細介紹杜邦UP6040拋光樹脂TOC沖洗2小時不達標的原因與處理方法。

一、TOC沖洗2小時不達標的核心原因

1.樹脂自身殘留與儲存不當

杜邦UP6040拋光樹脂屬于半導體級均粒混床樹脂，由強酸陽離子與強堿陰離子樹脂1:1等效當量混合而成，出廠前雖經過完全再生處理，但仍可能殘留少量合成過程中的有機單體、助劑等雜質。若運輸過程中包裝破損導致樹脂受潮，或儲存環境溫度過高、濕度過大，樹脂顆粒易發生輕微抱團現象，即便產品本身設計無抱團特性，也會因外界因素破壞床層孔隙均勻性。此外，開箱后未及時裝填，樹脂暴露在空氣中會吸附環境中的有機物，進一步增加沖洗階段的TOC去除負荷，導致2小時沖洗難以達標。

2.進水水質不符合適配標準

杜邦UP6040拋光樹脂的進水需滿足電阻率不低于18MΩ?cm的超純水標準。若前端預處理系統（如反滲透、超濾裝置）出現故障，未能有效去除原水中的有機物、懸浮物或微量氧化劑，會導致進水TOC偏高、雜質含量超標。此時樹脂需同時承擔前端預處理與終端精處理的雙重任務，遠超其設計負荷。尤其當進水中含有硝酸等氧化劑時，還可能輕微氧化樹脂結構，導致樹脂吸附有機物的能力下降，間接造成TOC泄漏量升高。此外，進水pH值超出穩定運行范圍，也會影響樹脂離子交換平衡，降低TOC去除效率。

3.運行參數偏離推薦范圍

產品明確推薦沖洗溫度為15-25℃，流速需根據床層情況合理調控。若沖洗時水溫低于15℃，離子擴散速率會大大地下降，樹脂內部吸附的有機雜質難以快速脫附；而水溫高于30℃時，雖能加快擴散速度，但可能加速樹脂有機污染，反而導致TOC泄漏量增加。流速控制不當同樣會引發問題：流速過高（超過25m/h）會導致水流與樹脂接觸時間不足，雜質無法充分被吸附或洗脫；流速過低（低于10m/h）則會造成床層壓實，水流通道不暢，殘留雜質滯留床層，延長達標周期。

4.系統設計與操作流程不規范

混床床深未達到推薦標準，會導致樹脂層無法形成穩定的過濾環境，雜質易穿透樹脂層，影響TOC去除效果。操作層面，若樹脂裝填時未充分打散，或再生后未采用正確的混合方式，可能導致陰陽離子樹脂分離，破壞1:1的離子比率平衡，造成離子交換不充分。此外，沖洗流程未遵循“梯度沖洗”原則，初期直接采用高流速沖洗，會將樹脂表面的雜質推向床層深處，反而增加沖洗難度，導致2小時內無法達標。

二、針對性處理方案，快速實現TOC達標

1.優化樹脂儲存與預處理流程

運輸與儲存階段需嚴格避免樹脂受潮、擠壓，儲存環境保持干燥通風，溫度控制在15-25℃。開箱后務必在24小時內完成裝填，若未能及時裝填，需密封保存并通入氮氣防護。裝填前，用18MΩ?cm的超純水浸泡樹脂2-4小時，打散可能形成的輕微抱團顆粒。首次沖洗前可增加預處理步驟：先用5%鹽酸溶液預洗30分鐘，去除樹脂表面殘留的金屬離子，再用超純水沖洗至中性；若懷疑樹脂吸附空氣中有機物，可追加2%氫氧化鈉溶液浸泡20分鐘，進一步去除有機殘留，提升沖洗效率。

2.排查前端系統，保障進水水質

立即檢測進水水質，重點監測電阻率、TOC含量、pH值及氧化劑殘留。若前端預處理系統濾芯堵塞、膜元件老化，需及時更換；若進水中檢測出氧化劑，需增設還原劑過濾單元，避免樹脂被氧化。確保進水電阻率不低于18MΩ?cm、TOC不超過10ppb后，再啟動沖洗程序。短期無法修復前端系統時，可臨時采用高純度超純水進行沖洗，減輕樹脂處理負荷。

3.校正運行參數，優化沖洗流程

將沖洗水溫嚴格控制在15-25℃，冬季可通過設備加熱裝置提升水溫，夏季避免陽光直射設備導致水溫過高。流速采用“三階段梯度調節”：初期以5-8m/h低流速沖洗30分鐘，讓水流充分滲透床層，初步洗脫表面雜質；中期調整至10-20m/h的標準流速，持續沖洗60分鐘，深度去除樹脂內部殘留；后期以20-25m/h高流速沖洗10-15分鐘，快速帶走床層中游離的雜質。沖洗過程中實時監測出水TOC，待數值穩定在3ppb以下后，再轉為正常運行狀態。

4.規范系統設計與日常維護

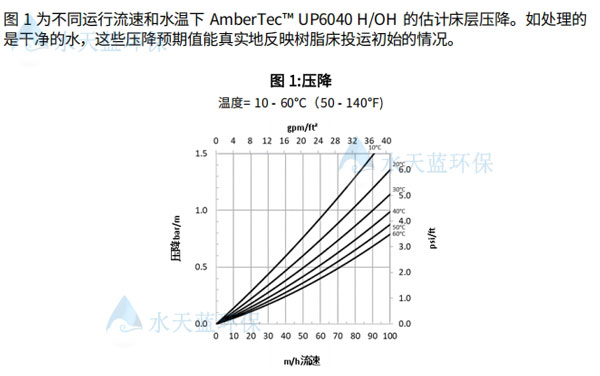

核查混床床深，若未達到推薦標準，及時補充樹脂至規定高度，確保樹脂層能形成穩定的過濾環境。樹脂再生后，采用壓縮空氣攪拌結合水反洗的方式，確保陰陽離子樹脂均勻混合，維持1:1的離子比率平衡。建立定期維護機制：每周檢測樹脂床層壓降，若壓降過高需及時反洗；每月清洗混床設備內壁附著物，避免有機物堆積；每季度檢測樹脂性能，若均一系數超過1.20或濕視密度偏離710g/L，需及時更換樹脂。

杜邦UP6040拋光樹脂TOC沖洗2小時不達標，核心是樹脂殘留、進水污染、參數偏離或操作不規范四大因素導致。通過優化儲存與預處理流程、保障進水水質、校正運行參數及規范系統維護，可快速解決該問題。實際運維中，嚴格遵循產品技術規范，提前做好預防措施，不僅能降低TOC超標風險，還能延長樹脂使用壽命，保障超純水系統穩定運行，為高精度生產工藝提供可靠的水質保障。如果您想了解更多杜邦AmberTec?UP6040 H/OH拋光樹脂半導體級超純水終端精處理專用相關的資訊。歡迎隨時在本網站留言或來電咨詢相關資訊！感謝您認真閱讀！

水天藍拋光樹脂廣泛應用在光伏（隆基光伏）、電子芯片（中芯國際）等需要極高要求的超純水的行業標桿企業。

本文由水天藍環保(http://www.snscs.cn/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!

可能您還想了解：

杜邦UP6040拋光樹脂在后端芯片切割和封裝操作的作用

杜邦UP6040拋光樹脂應用在哪些領域
