2026-02-02 09:00:00超級(jí)管理員 21

在半導(dǎo)體、電子元器件制造等對(duì)超純水要求極高的行業(yè)中，杜邦UP6150拋光樹(shù)脂是水處理系統(tǒng)精處理環(huán)節(jié)的核心材料，其陽(yáng)離子H?轉(zhuǎn)型率達(dá)標(biāo)是保障產(chǎn)水電阻率達(dá)到18MΩ?cm、TOC遠(yuǎn)低于5ppb的關(guān)鍵。一旦陽(yáng)離子轉(zhuǎn)型率不達(dá)標(biāo)，會(huì)直接導(dǎo)致樹(shù)脂交換容量下降、產(chǎn)水水質(zhì)惡化，不僅影響終端產(chǎn)品質(zhì)量，還會(huì)增加運(yùn)行成本、縮短樹(shù)脂使用壽命。本文將為您詳細(xì)介紹杜邦UP6150拋光樹(shù)脂陽(yáng)離子轉(zhuǎn)型率不達(dá)標(biāo)解決方法相關(guān)內(nèi)容。

杜邦UP6150拋光樹(shù)脂陽(yáng)離子轉(zhuǎn)型率不達(dá)標(biāo)解決方法

一、先明確核心：轉(zhuǎn)型率不達(dá)標(biāo)的危害與排查重點(diǎn)

1.核查產(chǎn)品本身質(zhì)量

確認(rèn)采購(gòu)渠道是否為杜邦授權(quán)經(jīng)銷商，避免假冒偽劣產(chǎn)品；檢查樹(shù)脂包裝是否完好，是否在保質(zhì)期內(nèi)，儲(chǔ)存環(huán)境是否符合要求，若儲(chǔ)存不當(dāng)可能導(dǎo)致樹(shù)脂提前老化，轉(zhuǎn)型率先天不足。

2.檢測(cè)運(yùn)行相關(guān)指標(biāo)

通過(guò)專業(yè)設(shè)備檢測(cè)產(chǎn)水電阻率，若低于17.9MΩ?cm（超純水沖洗10分鐘后），大概率是轉(zhuǎn)型率不達(dá)標(biāo)；抽樣檢測(cè)樹(shù)脂的陽(yáng)離子交換容量，若低于1.80 eq/L（H+型），需進(jìn)一步排查轉(zhuǎn)型問(wèn)題；觀察樹(shù)脂外觀，若出現(xiàn)結(jié)塊、變色、破碎等情況，可能是污染或運(yùn)行參數(shù)異常導(dǎo)致。

3.追溯操作流程

回顧樹(shù)脂投運(yùn)前的預(yù)處理步驟，是否用超純水充分反洗，再生時(shí)鹽酸溶液的濃度、用量、浸泡時(shí)間是否符合標(biāo)準(zhǔn)；核查運(yùn)行過(guò)程中水溫、pH值、流速等參數(shù)是否在推薦范圍內(nèi)。

二、分場(chǎng)景處理：針對(duì)性解決轉(zhuǎn)型率問(wèn)題

1.產(chǎn)品質(zhì)量或儲(chǔ)存不當(dāng)導(dǎo)致的先天不達(dá)標(biāo)

若排查發(fā)現(xiàn)樹(shù)脂本身存在質(zhì)量問(wèn)題，或因儲(chǔ)存不當(dāng)導(dǎo)致轉(zhuǎn)型率未達(dá)標(biāo)準(zhǔn)，處理需分情況：

未開(kāi)封樹(shù)脂：若未出現(xiàn)結(jié)塊、變硬等老化現(xiàn)象，可嘗試二次活化處理,用4%-5%的鹽酸溶液浸泡6小時(shí)以上，浸泡過(guò)程中每隔1小時(shí)攪拌一次，確保H?充分置換雜質(zhì)離子，之后用電阻率不低于18MΩ?cm的超純水沖洗至出水中性，重新檢測(cè)轉(zhuǎn)型率；若已出現(xiàn)明顯老化，結(jié)塊，建議直接更換，避免影響產(chǎn)水質(zhì)量。

已投運(yùn)樹(shù)脂：立即停用，更換合格樹(shù)脂。后續(xù)需規(guī)范采購(gòu)和儲(chǔ)存流程，通過(guò)正規(guī)渠道采購(gòu)，儲(chǔ)存時(shí)遠(yuǎn)離硝酸等氧化劑和酸堿物質(zhì)，控制環(huán)境溫度在15-25℃，避免長(zhǎng)期存放導(dǎo)致性能衰減。

2.預(yù)處理流程不規(guī)范導(dǎo)致的轉(zhuǎn)型不充分

杜邦UP6150雖為預(yù)再生混床樹(shù)脂，但投運(yùn)前的規(guī)范預(yù)處理是保障轉(zhuǎn)型率的關(guān)鍵，若預(yù)處理不到位，易導(dǎo)致轉(zhuǎn)型率不達(dá)標(biāo)：

重新進(jìn)行預(yù)處理：先用超純水反洗樹(shù)脂床，流速控制在5-10m/h，反洗時(shí)間30分鐘以上，去除樹(shù)脂表面吸附的灰塵、雜質(zhì)，洗至出水清澈無(wú)混濁；

強(qiáng)化再生處理：配置4%-5%的鹽酸溶液，用量為樹(shù)脂體積的2-3倍，將溶液緩慢注入樹(shù)脂床，浸泡時(shí)間延長(zhǎng)至8小時(shí)，確保H?與樹(shù)脂中的雜質(zhì)陽(yáng)離子充分交換；

充分沖洗：浸泡完成后，用超純水正洗，流速控制在10-15m/h，洗至出水pH值接近中性（6-8），同時(shí)檢測(cè)出水電阻率，當(dāng)電阻率穩(wěn)定在17.9MΩ?cm以上時(shí)，說(shuō)明轉(zhuǎn)型率達(dá)標(biāo)。

若一次再生后轉(zhuǎn)型率仍不達(dá)標(biāo)，可重復(fù)酸堿交替再生，提升轉(zhuǎn)型效果。

3.運(yùn)行參數(shù)失控導(dǎo)致的轉(zhuǎn)型率衰減

運(yùn)行過(guò)程中參數(shù)偏離推薦標(biāo)準(zhǔn)，會(huì)導(dǎo)致樹(shù)脂轉(zhuǎn)型狀態(tài)被破壞，需及時(shí)調(diào)整：

溫度控制：將運(yùn)行水溫嚴(yán)格穩(wěn)定在15-25℃，嚴(yán)禁超過(guò)60℃，高溫會(huì)破壞樹(shù)脂的磺酸基功能基團(tuán)，導(dǎo)致轉(zhuǎn)型能力下降；

pH值調(diào)節(jié)：保持進(jìn)水pH值在0-14的穩(wěn)定范圍，避免頻繁出現(xiàn)極端酸堿波動(dòng)，防止樹(shù)脂結(jié)構(gòu)受損；

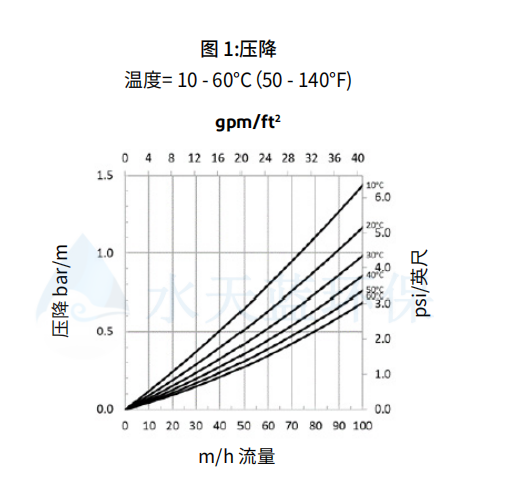

流速調(diào)整：根據(jù)床層壓降情況，將運(yùn)行流速控制在合理范圍，避免高速水流沖擊導(dǎo)致樹(shù)脂分層，破壞離子交換平衡；

進(jìn)水水質(zhì)把控：確保反滲透系統(tǒng)出水水質(zhì)達(dá)標(biāo)，避免含高濃度雜質(zhì)陽(yáng)離子的水進(jìn)入樹(shù)脂床，加重樹(shù)脂交換負(fù)荷，導(dǎo)致轉(zhuǎn)型率快速衰減。

4.系統(tǒng)污染導(dǎo)致的轉(zhuǎn)型率下降

若樹(shù)脂受到微生物、油污等污染，會(huì)堵塞樹(shù)脂孔隙，影響離子交換效率，間接導(dǎo)致轉(zhuǎn)型率不達(dá)標(biāo)：

系統(tǒng)消毒：先用5%的次氯酸鈉溶液對(duì)水處理管路和樹(shù)脂床進(jìn)行消毒，浸泡1小時(shí)后用超純水沖洗干凈，去除微生物生物膜；

樹(shù)脂除污：配置4%的氫氧化鈉溶液，加入0.5%的表面活性劑，浸泡樹(shù)脂4小時(shí)，去除樹(shù)脂表面吸附的油污和有機(jī)污染物，沖洗中性后，再用5%的鹽酸溶液進(jìn)行再生處理；

后續(xù)防護(hù)：在樹(shù)脂床前端加裝精密過(guò)濾器（過(guò)濾精度≤1μm），防止顆粒物、油污進(jìn)入樹(shù)脂床，同時(shí)定期對(duì)系統(tǒng)進(jìn)行消毒，避免污染反復(fù)。

杜邦UP6150拋光樹(shù)脂陽(yáng)離子轉(zhuǎn)型率不達(dá)標(biāo)，需遵循“先排查根源，再分場(chǎng)景處置，最后長(zhǎng)效防控”的原則。通過(guò)規(guī)范操作、精準(zhǔn)調(diào)整參數(shù)、及時(shí)處理污染，既能快速恢復(fù)樹(shù)脂性能，保障超純水產(chǎn)水質(zhì)量，也能最大限度降低企業(yè)運(yùn)行損失，為高端電子制造等行業(yè)的穩(wěn)定生產(chǎn)提供保障。如果您想了解更多杜邦UP6150拋光樹(shù)脂陽(yáng)離子轉(zhuǎn)型率不達(dá)標(biāo)解決方法相關(guān)的資訊，免費(fèi)領(lǐng)取完整杜邦UP6150拋光樹(shù)脂技術(shù)參數(shù)資料，歡迎隨時(shí)在本網(wǎng)站留言或來(lái)電咨詢相關(guān)資訊！感謝您認(rèn)真閱讀！

水天藍(lán)拋光樹(shù)脂廣泛應(yīng)用在光伏（隆基光伏）、電子芯片（中芯國(guó)際）、新能源（寧德時(shí)代、比亞迪）等需要極高要求的超純水的行業(yè)標(biāo)桿企業(yè)。

本文由水天藍(lán)環(huán)保(http://www.snscs.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請(qǐng)以鏈接形式標(biāo)明本文地址或注明文章出處!

可能您還想了解：

杜邦UP6150拋光樹(shù)脂在光伏行業(yè)超純水處理的作用

UP6150樹(shù)脂為何能有效降低TOC和硅含量？
